KONFIGURASI KONEKSI POINT TO MULTIPOINT MENGGUNAKAN MIKROTIK NETMETAL 5 (921UAGS-5SHPacD)

Sebelum nya kita ketahui bahwa MikroTik merupakan sistem operasi jaringan yang diperuntukan dan dikhususkan untuk Router.

Dimana MikroTik routerOS sendiri adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer biasa menjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall, Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya. MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox) atau bisa juga dilakukan melalui aplikasi APK android (Mikrotik.apk, winbox.apk atapun M.Tik.apk). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar.

Selain itu juga mikrotik juga mengeluarkan  Routerboard, dimana routerboard ini berbentuk seperti mini pc yang sudah dilengkapi dengan OS Mikrotik. Routerboard ini juga bisa digunakan untuk indoor maupun outdoor, bisa digunakan hanya untuk mode router gateway saja dan bisa juga untuk wireless gateway maupun wireless bridge.

Salah satu produk dari routerboard Mikrotik ini yang dapat digunakan untuk wireless (Access Point) sebagai AP Bridge maupun AP Router adalah NetMetal 5 (921UAGS-5SHPacD). Produk ini merupakan pengembangan dari RB900 Series yang sudah dilengkapi dengan Metal box-outdoor serta 2 x RP-SMA connector, memudahkan pemasangan dual chain wireless pada Antena Mimo (dual Antenna).

NetMetal 5 ini dilengkapi dengan high power wireless access point 802.11ac 5 GHz (dual Chain), 720Mhz Atheros CPU, 128MB RAM, Gigabit Ethernet, dan routeros L4. Dengan spesifikasi tersebut, Mikrotik wireless ini bisa digunakan untuk kebutuhan point to multipoint yaitu mendukung mode AP Bridge karena RouterOS nya sudah berlicensi Level 4 dan ram yang digunakan sudah 128MB serta Port yang sudah Gigabit.
Mikrotik, NetMetal5, Konfigurasi Point To Point, Pemasangan wireless Mikrotik, PAsang Jaringan wireless menggunakan Netmetal dan sectoral carier class, Sectoral, Carier Class, AP Bridge
Gambar Foto : NetMetal 5

Dalam "KONFIGURASI POINT TO MULTIPOINT MENGGUNAKAN MIKROTIK NETMETAL 5 (921UAGS-5SHPacD) ini", untuk jenis Antenna nya yang akan saya sandingkan dengan menggunakan "Antenna Sectoral Carier Class 5GHz 20 dbi".
Mikrotik, NetMetal5, Konfigurasi Point To Point, Pemasangan wireless Mikrotik, PAsang Jaringan wireless menggunakan Netmetal dan sectoral carier class, Sectoral, Carier Class, AP Bridge
Antenna Sectoral Carier Class 20dBi

Mengapa saya menggunakan sectoral sebagai antenna nya...?? Mengapa tidak antenna omni saja, bukan nya antenna omni polaradiasi penyebaran nya bisa 360 derajat...???
Jawaban nya karena antenna sectoral memiliki tilt untuk menentukan arah pancaran antenna. Selain itu, sectoral juga memiliki Gain (daya pancar) 19dBi - 20dBi dan polaradiasi pancaranya sedikt luas antara 90-120 derajat. Tujuan saya menggunakan sectoral sebagai antenna, salah satu nya untuk menghindari noise yang besar, serta untuk menghindari ketidakstabilan pengiriman paket data antara TX dan RX. Lihat gambar berikut :
Mikrotik, NetMetal5, Konfigurasi Point To Point, Pemasangan wireless Mikrotik, PAsang Jaringan wireless menggunakan Netmetal dan sectoral carier class, Sectoral, Carier Class, AP Bridge

Mikrotik, NetMetal5, Konfigurasi Point To Point, Pemasangan wireless Mikrotik, PAsang Jaringan wireless menggunakan Netmetal dan sectoral carier class, Sectoral, Carier Class, AP Bridge

Mikrotik, NetMetal5, Konfigurasi Point To Point, Pemasangan wireless Mikrotik, PAsang Jaringan wireless menggunakan Netmetal dan sectoral carier class, Sectoral, Carier Class, AP Bridge

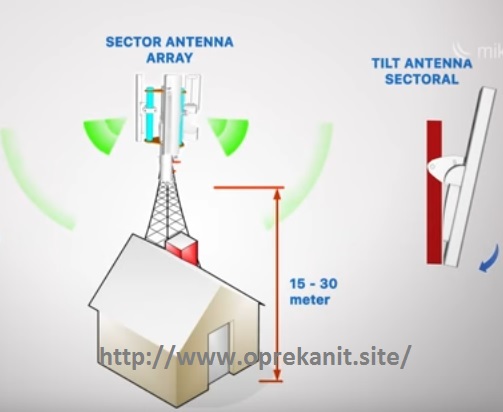

Gambar Capture : Tilt Antenna Sectoral

Kebutuhan untuk koneksi Point To Multipoint yang telah saya bangun pada sebuah BTS adalah :
  • Tri Enggle yang sudah berdiri setinggi 40 Meter (8 Stick).
  • 3 Unit MikroTik Netmetal 5 (921UAGS-5SHPacD) untuk 3 koneksi PTMP.
  • 3 Unit Antenna Sectoral Carier Class 20 dBi untuk 3 koneksi PTMP.
  • Kabel jaringan, saya menggunakan kabel UTP Outdoor Merk SCHNEIDER, untuk per koneksi 60 Meter, 3 Koneksi PTMP 180 Meter.
  • Piqtail include terpasang pada antenna sectoral carier class.
  • POE Gigabite Include NetMetal 5.
  • Konector RJ 45 saya mengunakan AMP Original.
  • Dan kebutuhan lainnya seperti anti petir, arester, dan lain-lain (jika diperlukan, sesuaikan dengan kebutuhan).
Untuk Kebutuhan membuat Router saya menggunakan RB1100AHx2 sebagai  router gateway, management bandhwidht dan saya hotspotkan juga sebagai bentuk jaga-jaga dalam keamanan.

Untuk anda yang ingin mencoba point to multipoint (PTMP) bisa menggunakan satu koneksi saja (1 unit Netmetal 5 + 1 unit Sectoral Carier Class), dan menurut saya kedua perangkat ini sangat mantap + joss jika disandingkan dan dipakai untuk koneksi point to multi point. Dalam pemasangan koneksi PTMP ini kemampuan nya yang sudah saya pasang ini untuk radio wireless Netmetal 5 sudah menampung client sebanyak 15 client, namun saat ini yang terkoneksi hanya 12 client (untuk 1 Koneksi radio PTMP, anggap saja radio 1 yang terkoneksi sudah sebanyak 12 client teregister di mikrotik AP).

Dan dari 12 client yang sudah terkonesi tersebut, client-client tersebut koneksi internet nya bukan hanya dipakai sendiri untuk pribadi, tetapi disebarkan nya kembali koneksi nya dan dibuat voucheran untuk dijual kembali oleh client tersebut. Berarti anggap saja client saya ini adalah client besar karena client saya memiliki client lagi yaitu user-user hotspot voucheran, maksud dari client besar adalah dibelakang router saya ada router lagi yang kita pakai di client, karena client ini menjual voucheran kembali kepada user-user nya. Terkadang 1 client saya, yang terkoneksi di router dia bisa mencapai 15-40 user tergantung malam nya, yang ramai pengguna (user) biasanya di malam minggu.

Pada gambar berikut ini adalah client yang terkoneksi (teregister) pada radio wireless MikroTik NetMetal 5:
Rekomendasi Settingan Pemasangan Mikrotik Wireless Access Point Oudoor untuk koneksi jarak jauh
Gambar Capture : Client yang teregister pada radio 1 radio wireless mikrotik NetMetal 5

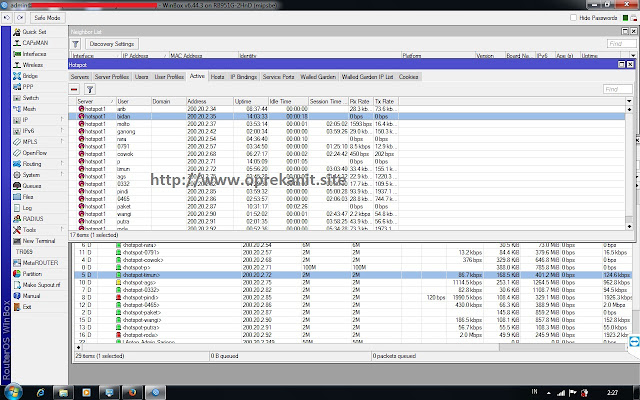

Dan Pada gambar berikut ini adalah contoh salah satu client besar saya yang memakai Router Mikrotik RB951G yang menjual koneksi hotspotnya dan ada beberapa user yang masih terkoneksi pada pukul 02.27 AM wib :
Rekomendasi Settingan Pemasangan Mikrotik Wireless Access Point Oudoor untuk koneksi jarak jauh
Gambar Capture : salah satu client besar saya yang memakai Router Mikrotik RB951G
